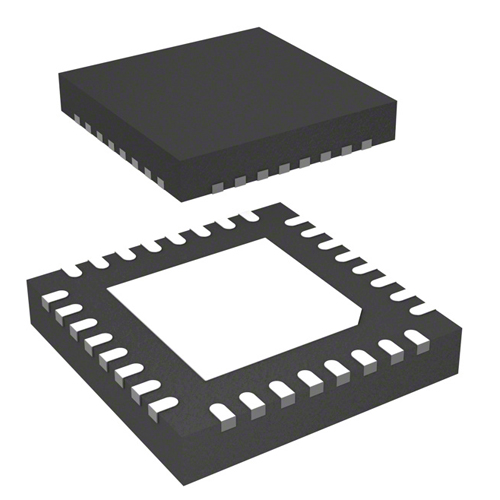

IC per Microchip TRANS NPN

L'IC per microchip TRANS NPN, ATA5830 è un ricetrasmettitore RF ASK/FSK UHF altamente integrato ea bassa potenza. L'Atmel ATA5830 è suddiviso in diverse sezioni; un frontend RF, una banda base digitale e un microcontrollore AVR a 8 bit a bassa potenza. Il prodotto è progettato per le bande di frequenza ISM nelle gamme da 310 a 318 MHz, da 418 a 477 MHz e da 836 a 928 MHz. Il conteggio delle parti esterne è ridotto al minimo grazie all'altissimo livello di integrazione in questo dispositivo.

1). Intervalli di frequenza supportati: da 310 MHz a 318 MHz, da 418 MHz a 477 MHz, da 836 MHz a 928 MHz, da 315,00 MHz/433,92 MHz/868,30 MHz e 915,00 MHz con un cristallo da 24,305 MHz.

2). Basso consumo di corrente: 9,3 mA per modalità RX (banda bassa) 480 µA per ciclo di 50 ms Polling a 3 canali: 9,1 mA/13,8 mA per modalità TX (banda bassa, Pout = 6 dBm/10 dBm).

3). Corrente tipica in modalità OFF di 5 nA (max. 600 nA a Vs = 3,6 V e T = 85°C).

4). Potenza di uscita programmabile: da 12dBm a +14,5dBm (passo 0,4dB)

5). Punto di compressione di ingresso 1dB– –35dBm (livello di sensibilità completo)– –20dBm (sensibilità ridotta di 15dB)

6). Frequenza del canale programmabile con PLL a N frazionario – Risoluzione 93 Hz per banda bassa – Risoluzione 185 Hz per banda alta

7). Deviazione FSK da ± 0,375 kHz a ± 93 kHz

8). Sensibilità FSK (codificata Manchester) a 433,92 MHz – 106 dBm a 20 Kbit/s, Δf =±20 kHz, BWIF = 165 kHz – 109 dBm a 10 Kbit/s, Δf =±10 kHz, BWIF = 165kHz– –112dBm a 5Kbit/s,Δf =±5kHz, BWIF = 165kHz– –121dBm a 0,75Kbit/s,Δf =±0,75kHz, BWIF = 25kHz

1). ASK Sensitivity (Manchester Coded) a 433,92 MHz– –107dBm a 20Kbit/s, BWIF = 366kHz– –117dBm a 1Kbit/s, BWIF = 366kHz

2). Larghezza di banda RX-IF programmabile da 25 kHz a 366 kHz (passi del 10% circa)

3). Blocco (BWIF = 165kHz): 64dBC a Freq. Offset = 1MHz e 48dBC a 225kHz

4). Elevata reiezione dell'immagine 55 dB (315 MHz/433,92 MHz) 47 dB (868,3 MHz/915 MHz) senza calibrazione

FPCB ha molti vantaggi come il risparmio di spazio, la riduzione del peso e l'elevata flessibilità. L'FPC viene utilizzato principalmente in telefoni cellulari, fotocamere digitali, tablet, computer notebook, dispositivi indossabili e altri prodotti. FPCB rappresenta un'ampia percentuale di applicazioni negli smartphone, in grado di soddisfare le esigenze degli schermi dei telefoni cellulari, delle batterie e dei moduli della fotocamera. Nell'era del 5G, l'emergere di moduli multifunzionali per smartphone, moduli a radiofrequenza, schermi pieghevoli e modelli miniaturizzati sono tutti inseparabili dalla connessione di circuiti stampati flessibili FPC.

Per l'IC per microchip TRANS NPN, è conforme a RoHs3 e garantiamo che tutte le parti che offriamo sono nuove e originali, qualsiasi problema di qualità, compensa dieci.
